Für einen Wohnraum muss der Heizkörper ausgelgt werden. Dabei sind verschiedene Faktoren zu berücksichtigen.

Gegeben für die ganze Aufgabe

Normleistung		Φs	847	[W]
Korrekturfaktor für Temperatur		cK	0.401	[-]
Heizkörperexponent		n	1.18	[-]
Strahlungsanteil		s	24	[%]

Teilaufgabe a)

Gegeben (zusätzlich)

Verhältnis zwischen effektivem und Normmassenstrom		qm/qms	0.4	[-]
mittlere Wassertemperatur im Heizkörper		θm	40	[°C]
Anschlussart für den Heizkörper			3	(Siehe die Abb. unten)

Gesucht

Wie gross ist der Massenstrom c_M?

Lösung

(Genauigkeit: 2 Kommastellen)
Massenstrom c_M = [-]


Teilaufgabe b)

Gesucht

Wie gross ist die effektive Leistung Φ_HK des Heizkörpers?

Lösung

(Genauigkeit: 1 Kommastelle)
Effektive Heizkörperleistung Φ_HK = [W]


Teilaufgabe c)

Gegeben (zusätzlich)

Anschlussart für den Heizkörper

1

(Siehe die Abb. unten)

Gesucht

Wie gross ist die effektive Leistung des Heizkörpers? Alle anderen Parameter bleiben unverändert.

Lösung

(Genauigkeit: 1 Kommastelle)
Effektive Heizkörperleistung Φ_HK = [W]


Abbildungen für c_M aus dem Skript

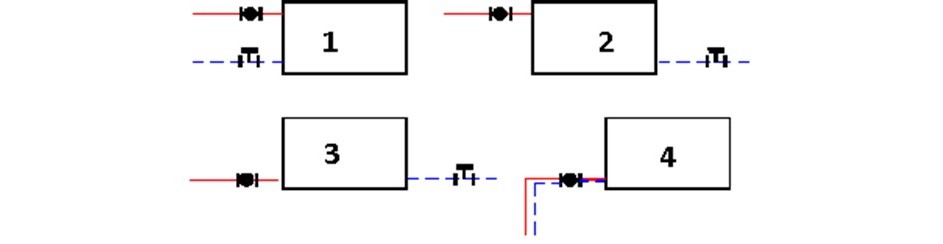

Anschlussvarianten

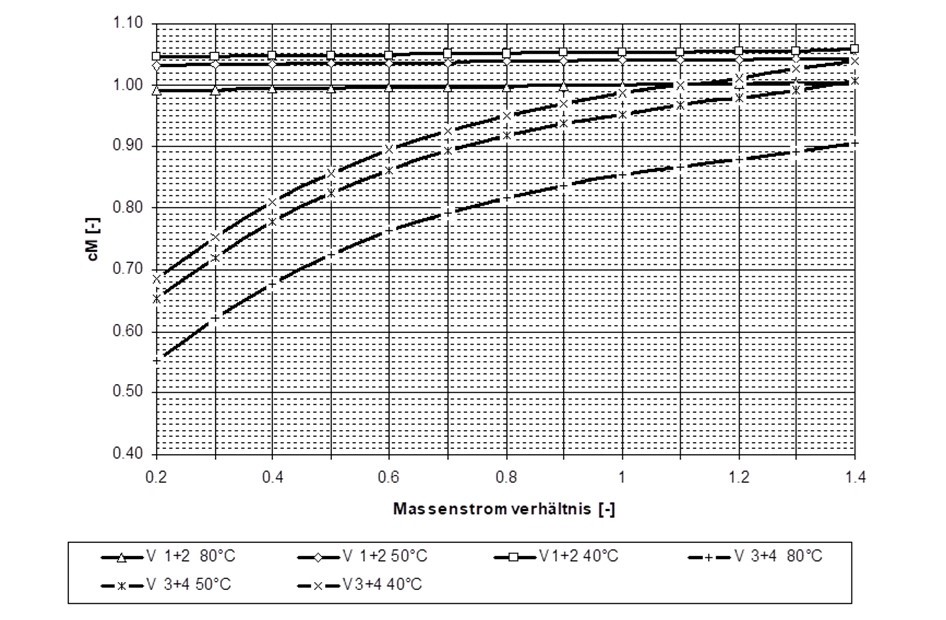

Korrekturfaktor für Massenstrom
